در نورپردازی فروشگاه‌ها، گالری‌ها و فضاهای تجاری، انتخاب تجهیزات روشنایی تنها بخشی از کار است. نحوه نصب و جانمایی ریل‌ها می‌تواند بر کیفیت نور، زیبایی فضا و هزینه نگهداری تأثیر مستقیم داشته باشد. ریل چراغ مگنتی روکار و آویز دو روش پرکاربرد برای اجرای سیستم‌های روشنایی انعطاف‌پذیر هستند که امکان تغییر موقعیت چراغ‌ها را متناسب با چیدمان محیط فراهم می‌کنند.
در روش روکار، ریل مستقیماً روی سقف یا سطح مناسب نصب میشود؛ اما در روش آویز، مجموعه ریل با استفاده از کابل یا تجهیزات نگهدارنده در ارتفاع مشخصی از سقف قرار می‌گیرد. هر دو روش مزایا و محدودیت‌های اجرایی خود را دارند.
در این راهنما، مراحل نصب ریل مگنتی، الزامات زیرسازی، انتخاب منبع تغذیه، نکات ایمنی و اشتباهات رایج در پروژه‌های تجاری بررسی میشود تا تصمیم‌گیری و اجرای سیستم روشنایی با دقت بیشتری انجام شود.
چرا ریل مگنتی برای نورپردازی فضاهای تجاری مناسب است؟
در یک فروشگاه پوشاک، ممکن است چیدمان محصولات در هر فصل تغییر کند. گالری‌های هنری نیز برای هر نمایشگاه به زاویه و موقعیت متفاوتی از نور نیاز دارند. در چنین فضاهایی، استفاده از سیستم روشنایی ثابت می‌تواند تغییرات بعدی را دشوار و پرهزینه کند.
سیستم روشنایی مگنتی این محدودیت را تا حد زیادی کاهش می‌دهد. در این سیستم، ریل نقش بستر مکانیکی و الکتریکی چراغ‌ها را دارد و امکان استفاده از ماژول‌های مختلف روشنایی روی آن فراهم میشود.
مهم‌ترین مزایای این سیستم در پروژه‌های تجاری عبارت‌اند از:
- امکان تغییر موقعیت چراغ‌ها متناسب با چیدمان محصولات
- ترکیب چراغ‌های خطی، اسپات و سایر ماژول‌های سازگار
- کاهش نیاز به تغییر سیم‌کشی ثابت هنگام اصلاح نورپردازی
- ایجاد خطوط روشنایی منظم و هماهنگ با معماری داخلی
- امکان توسعه سیستم در محدوده ظرفیت مجاز تجهیزات
البته دستیابی به این مزایا به انتخاب صحیح ریل و تجهیزات وابسته است. برای مثال، در پروژه‌هایی که چندین فضای تجاری با مشخصات مشابه تجهیز می‌شوند، هماهنگی مدل ریل، اتصالات و چراغ‌ها اهمیت زیادی دارد.
به همین دلیل، پیمانکاران و مجریان پروژه هنگام بررسی گزینه‌های پخش عمده ریل چراغ مگنتی باید علاوه بر قیمت و تعداد موردنیاز، سازگاری تجهیزات، روش نصب، ظرفیت الکتریکی و دسترسی به اتصالات جانبی را نیز بررسی کنند.

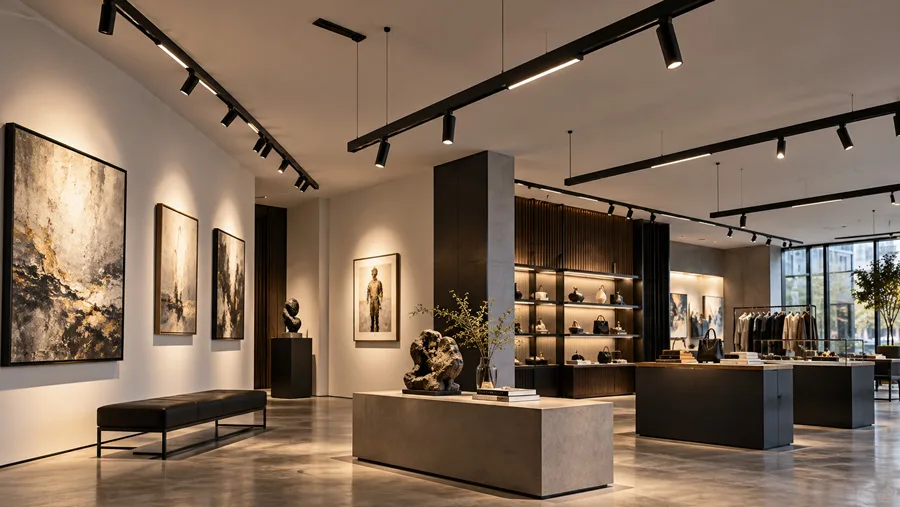

تفاوت نصب ریل چراغ مگنتی روکار و آویز چیست؟
انتخاب بین نصب روکار و آویز باید براساس ارتفاع سقف، شرایط معماری، نوع کاربری و هدف نورپردازی انجام شود.
نصب ریل مگنتی روکار
در این روش، پروفیل ریل به کمک پیچ یا بست‌های مخصوص روی سطح سقف یا زیرسازی مناسب نصب میشود. این شیوه برای پروژه‌هایی کاربرد دارد که سقف نهایی اجرا شده و امکان ایجاد شیار برای نصب توکار وجود ندارد. ریل روکار معمولاً در بازسازی فروشگاه‌ها، دفاتر اداری، شوروم‌ها و گالری‌های کوچک مورد استفاده قرار می‌گیرد.
از مهم‌ترین مزایای آن می‌توان به سرعت نسبی اجرا، دسترسی مناسب برای تعمیرات و عدم نیاز به تخریب گسترده سقف اشاره کرد. بااین‌حال، جنس سقف تعیین میکند که ریل چگونه باید مهار شود. نصب روی بتن، سازه فلزی و سقف کاذب الزاماً به روش یکسانی انجام نمی‌شود.
نصب ریل مگنتی آویز
در سیستم آویز، ریل با استفاده از کابل فولادی، میله یا مجموعه نگهدارنده مخصوص از سازه سقف آویزان میشود. این روش به‌ویژه در فضاهایی با سقف بلند کاربرد دارد؛ زیرا می‌توان محل قرارگیری چراغ‌ها را به سطح موردنظر نزدیک‌تر کرد. برای مثال، در یک گالری با سقف مرتفع، نصب چراغ‌ها در ارتفاع بالای سقف ممکن است کنترل نور روی تابلوها را دشوار کند. استفاده از ریل آویز می‌تواند موقعیت چراغ‌ها را به محدوده مناسب‌تری منتقل کند.
البته اجرای آویز نسبت به روکار به بررسی دقیق‌تری از نظر وزن مجموعه، تعداد نقاط اتصال، تعادل و ایمنی مکانیکی نیاز دارد.
مقایسه فنی دو روش نصب
معیار | ریل مگنتی روکار | ریل مگنتی آویز |
محل قرارگیری | روی سطح سقف | پایین‌تر از سقف |
زیرسازی | اتصال به سطح یا سازه مناسب | مهار به سازه باربر |
مناسب برای | بازسازی و سقف‌های معمولی | سقف‌های بلند و فضاهای باز |
تنظیم ارتفاع | محدود | قابل تنظیم در برخی مدل‌ها |
پیچیدگی نصب | معمولاً کمتر | بیشتر |
نیاز به تجهیزات آویز | ندارد | دارد |
کاربرد رایج | فروشگاه و دفتر اداری | گالری، شوروم و فضای تجاری مرتفع |
آموزش مرحله‌به‌مرحله نصب ریل چراغ مگنتی روکار
نصب ریل روکار در ظاهر ساده است. مراحل زیر یک چارچوب عمومی هستند و جایگزین دستورالعمل مدل انتخابی یا اجرای برق‌کار متخصص نمی‌شوند.
مرحله اول: تعیین موقعیت و علامت‌گذاری
ابتدا مسیر نصب مطابق نقشه روشنایی روی سقف مشخص میشود. استفاده از تراز لیزری در مسیرهای طولانی، به‌ویژه در فضاهایی که چند ریل موازی دارند، به افزایش دقت کمک میکند. در این مرحله فاصله ریل از دیوار، تجهیزات تهویه، دریچه‌های تأسیساتی و سایر اجزای سقف نیز باید کنترل شود.
مرحله دوم: آماده‌سازی نقاط اتصال
پس از مشخص شدن مسیر، محل بست‌ها یا پیچ‌های نگهدارنده تعیین میشود. فاصله نقاط اتصال عدد ثابتی برای تمام مدل‌ها نیست و باید با توجه به طول ریل، وزن مجموعه، ظرفیت بست‌ها و دستورالعمل سازنده انتخاب شود. برای نصب روی سقف کاذب، لازم است بار به زیرسازی مناسب منتقل شود. اتصال مستقیم به صفحات گچی بدون تأیید ظرفیت باربری، راهکار قابل اتکایی نیست.
مرحله سوم: نصب و تراز کردن ریل
ریل روی بست‌ها یا محل‌های اتصال قرار می‌گیرد و به روش تعیین‌شده توسط سازنده مهار میشود. در مسیرهای چندتکه، اتصال پروفیل‌ها باید از نظر مکانیکی و الکتریکی بررسی شود. حتی اختلاف ارتفاع جزئی میان دو قطعه ریل می‌تواند ظاهر خط روشنایی را نامنظم کند یا حرکت و نصب ماژول‌ها را دشوار سازد. پیش از محکم‌کردن نهایی اتصالات، مستقیم بودن مسیر و هم‌راستایی قطعات کنترل شود.
مرحله چهارم: اتصال برق و منبع تغذیه
سیم‌کشی باید توسط فرد دارای صلاحیت و پس از قطع، ایمن‌سازی و تأیید بی‌برق بودن مدار انجام شود. بسیاری از سیستم‌های مگنتی متداول با ولتاژ پایین، مانند ۴۸ ولت DC، کار می‌کنند؛ اما مقدار دقیق ولتاژ باید از مشخصات همان سیستم استخراج شود. ورودی منبع تغذیه به شبکه برق ساختمان متصل میشود و خروجی متناسب با طراحی سیستم به ریل انتقال می‌یابد. محل نصب منبع تغذیه باید دسترسی مناسب برای سرویس، تهویه کافی و شرایط محیطی مورد تأیید سازنده داشته باشد.
مرحله پنجم: نصب چراغ‌ها و راه‌اندازی
پس از تکمیل نصب مکانیکی، بررسی اتصالات و آزمون‌های الکتریکی لازم، چراغ‌های سازگار روی ریل قرار می‌گیرند. مکانیزم اتصال ممکن است علاوه بر آهنربا دارای قفل مکانیکی باشد. بنابراین اطمینان از درگیری کامل نگهدارنده‌ها ضروری است. در پایان، روشنایی هر چراغ، پایداری عملکرد و زاویه تابش مطابق نقشه بررسی میشود.
مراحل فنی نصب ریل چراغ مگنتی آویز
نصب آویز از نظر اصول الکتریکی شباهتهایی با نصب روکار دارد، اما طراحی و اجرای سیستم نگهدارنده در آن اهمیت بیشتری پیدا میکند.
مرحله اول: تعیین ارتفاع نصب
ارتفاع آویز باید متناسب با ارتفاع سقف، مسیر رفت‌وآمد، نوع چراغ و سطحی که قرار است روشن شود انتخاب شود. برای مثال، در یک شوروم مبلمان می‌توان ریل را در ارتفاعی قرار داد که توزیع نور روی محصولات بهتر کنترل شود. اما در مسیرهای عمومی و پرتردد، حفظ ارتفاع آزاد و جلوگیری از برخورد افراد یا تجهیزات با مجموعه آویز ضروری است. انتخاب ارتفاع نباید صرفاً بر مبنای زیبایی ظاهری انجام شود.

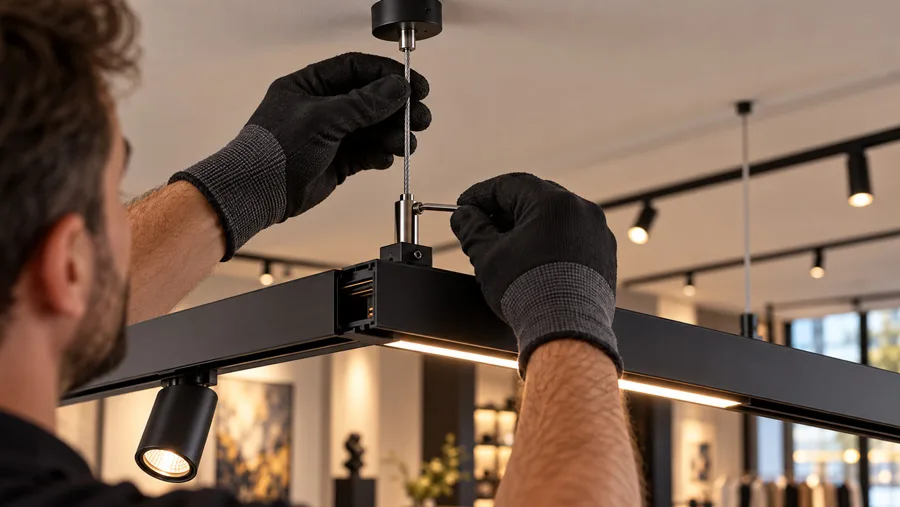

مرحله دوم: تعیین نقاط مهار و نصب کابل‌ها
در این مرحله محل اتصال کابل‌های آویز به سازه مشخص میشود. تعداد نقاط مهار، فاصله میان آن‌ها و ظرفیت تحمل بار باید براساس مشخصات کیت آویز، وزن کل مجموعه و شرایط سقف تعیین شود. برای مسیرهای طولانی یا مجموعه‌های دارای اتصالات زاویه‌دار، کنترل تعادل اهمیت ویژه‌ای دارد. از کابل و اتصالاتی استفاده شود که برای همین کاربرد طراحی شده‌اند. تجهیزات فاقد مشخصات ظرفیت بار نباید به‌عنوان نگهدارنده اصلی انتخاب شوند.
مرحله سوم: قرارگیری ریل و تنظیم تراز
پس از نصب تجهیزات نگهدارنده، ریل در موقعیت تعیین‌شده قرار می‌گیرد. در سیستم‌های دارای کابل قابل تنظیم، طول کابل‌ها باید به‌گونه‌ای تنظیم شود که ریل در تمام مسیر هم‌ارتفاع و بدون پیچش باقی بماند. وجود اختلاف تراز علاوه بر کاهش کیفیت بصری، ممکن است باعث توزیع نامناسب بار میان نقاط آویز شود. بهتر است تراز نهایی پس از قرارگیری تجهیزات و با لحاظ وزن واقعی مجموعه کنترل شود.
مرحله چهارم: انتقال برق و تکمیل اتصالات
روش تأمین برق در ریل آویز به طراحی سیستم بستگی دارد. برخی مجموعه‌ها از کابل تغذیه مستقل استفاده می‌کنند و بعضی دیگر دارای تجهیزات خاص انتقال برق هستند. نباید فرض کرد هر کابل آویزی قابلیت انتقال جریان الکتریکی دارد. اتصالات برق، مسیر کابل‌ها و محل ورود تغذیه باید مطابق دستورالعمل تجهیزات اجرا شوند. در پایان، استحکام مکانیکی و صحت عملکرد الکتریکی پیش از بهره‌برداری بررسی میشود.
اشتباهات رایج هنگام نصب ریل چراغ مگنتی
۱. نصب ریل بدون بررسی ظرفیت سقف
اتصال ریل یا کابل آویز به زیرسازی نامناسب می‌تواند موجب شل‌شدن اتصالات یا ایجاد خطر سقوط شود.
راهکار: پیش از اجرا، ظرفیت سازه و تجهیزات نگهدارنده بررسی و نوع اتصال متناسب با شرایط پروژه انتخاب شود.
۲. استفاده از چراغ و ریل ناسازگار
شباهت ظاهری دو سیستم مگنتی به معنای سازگاری آن‌ها نیست.
راهکار: ابعاد، ولتاژ، محل هادی‌ها و مکانیزم قفل چراغ با ریل تطبیق داده شود.
۳. انتخاب نادرست منبع تغذیه
درایور نامناسب ممکن است باعث روشن‌نشدن چراغ‌ها، عملکرد ناپایدار یا افزایش حرارت تجهیزات شود.
راهکار: توان مصرفی، ولتاژ، جریان مجاز و شرایط نصب منبع تغذیه پیش از خرید محاسبه و کنترل شود.
۴. بی‌توجهی به محل سرویس تجهیزات
پنهان‌کردن درایور در محلی که بعداً دسترسی ایمن و مناسب به آن وجود ندارد، تعمیرات را دشوار میکند.
راهکار: دسترسی برای سرویس و الزامات تهویه از مرحله طراحی پیش‌بینی شود.
۵. نصب چراغ‌ها بدون طراحی نور
حتی با اجرای صحیح ریل، انتخاب نادرست زاویه یا موقعیت چراغ می‌تواند موجب سایه‌های نامطلوب و روشنایی غیریکنواخت شود.
راهکار: پیش از تحویل، وضعیت نورپردازی در شرایط واقعی استفاده از فضا بررسی و تنظیم شود.
چکلیست کنترل کیفیت پیش از تحویل پروژه
مورد بررسی | هدف کنترل |
تراز و هم‌راستایی ریل‌ها | جلوگیری از ناهماهنگی ظاهری |
استحکام بست‌ها و کابل‌ها | اطمینان از ایمنی مکانیکی |
سازگاری چراغ و ریل | اتصال و عملکرد صحیح |
مشخصات منبع تغذیه | جلوگیری از بارگذاری نامناسب |
اتصالات الکتریکی | اطمینان از ایمنی و پیوستگی مدار |
عملکرد تمام چراغ‌ها | شناسایی خرابی احتمالی |
زاویه و توزیع نور | تطبیق با طرح روشنایی |
دسترسی به درایور | تسهیل سرویس و نگهداری |
چگونه هزینه اجرای ریل مگنتی در پروژه‌های تجاری را مدیریت کنیم؟
هزینه یک سیستم روشنایی مگنتی فقط به قیمت هر متر ریل محدود نمی‌شود. هزینه چراغ‌ها، اتصالات، منابع تغذیه، زیرسازی، تجهیزات آویز و نیروی اجرا نیز باید در برآورد لحاظ شود. در پروژه‌های چندواحدی یا فروشگاه‌های زنجیره‌ای، انتخاب تجهیزات یکسان و سازگار می‌تواند فرآیند تأمین، نصب و نگهداری را ساده‌تر کند. همچنین تهیه فهرست دقیق اقلام پیش از خرید، احتمال سفارش ناقص تجهیزات یا دوباره‌کاری را کاهش می‌دهد.
برای مثال، اگر در مرحله طراحی تعداد کانکتورها یا محل ورود برق مشخص نشده باشد، ممکن است در زمان نصب نیاز به تغییر مسیر یا تأمین قطعات اضافی ایجاد شود. در چنین پروژه‌هایی، مشاوره فنی پیش از خرید اهمیت بیشتری پیدا میکند. تأمین‌کنندگانی مانند صنایع روشنایی دیالایت که در حوزه تجهیزات روشنایی فعالیت دارند، می‌توانند یکی از گزینه‌های بررسی برای تأمین ریل و اقلام مرتبط باشند؛ با این شرط که مشخصات فنی محصولات با الزامات پروژه تطبیق داده شود.
سوالات متداول
آیا ریل مگنتی روکار روی سقف کناف نصب میشود؟
بله، اما اتصال باید متناسب با بار مجموعه و زیرسازی سقف طراحی شود. اتکا به صفحه گچی بدون بررسی ظرفیت تحمل بار روش مناسبی نیست و در صورت نیاز باید اتصال به سازه پشتیبان انجام شود.
تفاوت اصلی نصب ریل مگنتی آویز و روکار چیست؟
در نصب روکار، ریل مستقیماً روی سطح یا زیرسازی مناسب قرار می‌گیرد؛ اما در روش آویز، ریل به کمک تجهیزات نگهدارنده از سقف فاصله می‌گیرد. انتخاب روش مناسب به ارتفاع سقف، معماری و طرح روشنایی بستگی دارد.
آیا تمام ریل‌های مگنتی با برق ۴۸ ولت کار می‌کنند؟
خیر. اگرچه سیستم‌های ۴۸ ولت DC رایج هستند، ولتاژ تمام مدل‌ها یکسان نیست. پیش از اتصال برق، مشخصات ریل، چراغ و منبع تغذیه باید بررسی شود.
آیا نصب ریل مگنتی آویز برای سقف بلند مناسب است؟
در بسیاری از پروژه‌ها بله. نصب آویز امکان پایین‌آوردن موقعیت چراغ‌ها را فراهم میکند؛ اما ارتفاع نهایی، بار سازه‌ای و الزامات ایمنی باید در طراحی در نظر گرفته شوند.
آیا برای نصب ریل مگنتی به برق‌کار متخصص نیاز است؟
بله. با وجود ساده بودن نصب برخی ماژول‌های چراغ، اجرای اتصالات الکتریکی، انتخاب تجهیزات حفاظتی و آزمون ایمنی سیستم باید توسط فرد دارای صلاحیت انجام شود.
